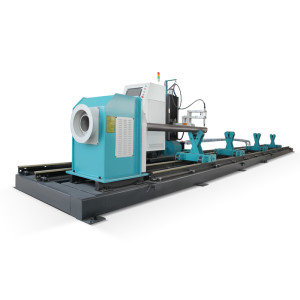

8-осевой станок для плазменной резки труб с ЧПУ

8-осевой станок для плазменной резки труб с ЧПУ

8-осевой станок для плазменной резки труб с ЧПУ
8-осевой станок для плазменной резки труб с ЧПУ8-осевой станок для плазменной резки труб с ЧПУ
Каталог продуктовМашина для резки труб
English details8 axis CNC Plasma Square Tube&Pipe Cutting Machine
МаркаYOMI CNC Cutting&Welding Machinery
Характеристики продуктовYM-XY8
Диаметры круглых труб60-630мм
Диаметр квадратной трубы80-400мм
Длина резкиЭффективная длина резки 12000 мм
Режим резкиПламя/плазма
Толщина плазменной резкиПрокол вертикальной резки: 3-30 мм
Скошенная резка5-20мм
Толщина резки пламенемВертикальная резка 6~60мм Резка под углом 6-40мм
Скорость резки10~2000мм/мин
Время обновления2024/10/30
Детальные инф.
Описание
CNC Plasma Square Tube&Pipe Cutter
Станок для плазменной резки квадратных труб и труб с ЧПУ

1. Он может резать и скашивать круглые, квадратные и прямоугольные трубы с высокой степенью автоматизации и качеством резки.

2. Он имеет характеристики материала оптимизации, операции 3D-моделирования, расширения узла, сверхдлинной перегородки трубы и других функций управления.

3. Он поддерживает Tekla, 3D3S, CAD, SolidWorks с высокой совместимостью, напрямую генерирует G-код.

4. Он может резать углеродистую сталь, нержавеющую сталь, алюминий и т. Д.

5. Он широко используется в сосудах под давлением, обработке труб, судостроении, стальных конструкциях, морской морской технике, нефтепроводах, нефтехимической и других отраслях промышленности.

ОСОБЕННОСТИ
ВЕДИО
Технический параметр

Предмет

Параметры

Резка квадратных и прямоугольных труб

80-400мм 100-500мм

Диаметр круглой трубы

60-630мм  60-800м

Длина резки

6000м/9000м/12000м или по индивидуальному заказу

Режим резки

Пламя/плазма

Система контроля

Advantech IPC с YOMI PIPE

Система вождения

Японские серводвигатели Panasonic

Толщина плазменной резки

Это зависит от источника питания плазмы

Толщина резки пламенем

Вертикальная резка 660мм Резка под углом 6-40мм

Угол скоса плазмы

Плазменная резка ±45°

Угол скоса пламени

Резка отверстий под пламя ±55° Резка торцевых кромок ±60°

Требуемая эллиптичность заготовки

≤1%

Скорость резки

102000мм/мин

Скорость движения

106000 мм/мин

Точность длины резки

±1,5 мм

Максимальный вес загрузки

5000 кгс

Мощность двигателя 8 осей
Ось
Вал главного патрона, вращающийся на 360° (3000 Вт)
Ось B
Вспомогательный патрон, вращающийся на 360°, вал
Ось Z
Упорный вал патрона (3 кВт)
ось U
Осевой подвижный вал тележки (750 Вт)
Ось Y1
Радиально движущийся вал тележки (400 Вт)
Ось Y2
Подъемный вал резака (750 Вт)
Ось X
Осевой поворотный вал горелки (400 Вт)
Ось С
Радиальный поворотный вал горелки (400 Вт)
Применение
Применение промышленности
Он широко используется в строительстве навесных стен, решетчатых конструкций, стальных конструкций, морской техники, развлекательных заведений, фитнес-оборудования и других отраслей промышленности.
Резка трубы

гладкая, равномерно прокатанная, отклонение от эллипса ≤1%, соответствует стандарту ISO

Различные типы резки
8 axis CNC Plasma Pipe Cutting Machine
Плазменный резак для квадратных труб и труб с ЧПУ
LGK-120/160/200/300/400A Plasma cutter
Плазменные резаки Yomi - это качественные изделия для плазменной резки металла с передовыми технологиями в Китае.
