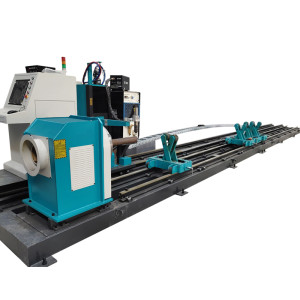

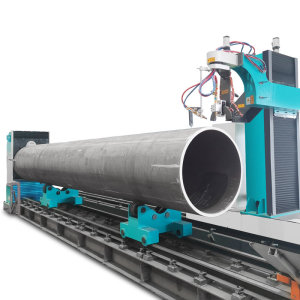

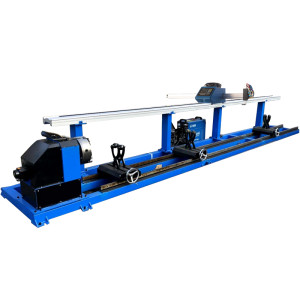

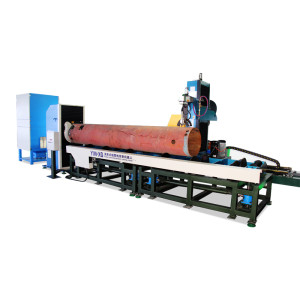

Станок для резки круглых труб с ЧПУ

Станок для резки круглых труб с ЧПУ

Станок для резки круглых труб с ЧПУ
Станок для резки круглых труб с ЧПУСтанок для резки круглых труб с ЧПУСтанок для резки круглых труб с ЧПУСтанок для резки круглых труб с ЧПУСтанок для резки круглых труб с ЧПУ
Каталог продуктовМашина для резки труб
English detailsCNC Round Pipe Intersection Cutting Machine
МаркаYOMI CNC Cutting&Welding Machinery
Характеристики продуктовYM-XY5
Диаметры круглых труб60-630мм
Эффективная длина резки12000мм
Режим резкиПламя/плазма
Толщина плазменной резкиПрокалывание: 1-25 мм Резка под углом: 5-16 мм
Толщина резки пламенемВертикальная резка 6~60мм Резка под углом 6-40мм
Угол скоса плазмыПлазменная резка ±45°
Ось XПеремещение горелки в осевом направлении трубы
Ось YВедущая ось вращения трубы
Ось ZПодъем факела
ОсьПеремещение горелки вдоль трубы в радиальном направлении
Ось BПеремещение горелки в осевом направлении трубы
Время обновления2024/10/30
Детальные инф.
Описание
5-осевой станок для плазменной резки круглых труб с ЧПУ

Машина для плазменной резки круглых труб с ЧПУ - это специальное оборудование с ЧПУ, которое используется для автоматической резки металлических труб. Станок для плазменной резки труб с ЧПУ может выполнять автоматическую программу и автоматическую работу по раскрою с ЧПУ для любого сложного типа соединения между трубами, трубами и т. Д. И может одновременно резать сварные фаски любого типа.

Эта машина представляет собой горизонтальную конструкцию, в основном включающую в себя основание (шасси для сварки квадратных труб), механизм вращения трубы (трехкулачковый патрон и вращающееся силовое устройство по оси Y), опорный кронштейн для стальной трубы (4 группы кронштейнов в форме ножниц), горелку. механизм перемещения, механизм подъема горелки, механизм отклонения горелки (материал параллелограммной конструкции изготовлен на обрабатывающем центре с ЧПУ для авиационного алюминия), пешеходная дорожка (высокоточная обработка направляющей 24 кг в качестве трансмиссионного компонента тележки), электрическая система управления и т. д.

ОСОБЕННОСТИ
Различные типы резки
ВЕДИО
Диапазон движения главной оси
Ось Y: приводная ось вращения трубы
Свободное вращение на 360 °, японский серводвигатель Panasonic 3000 Вт, система привода приводится в действие прецизионной коробкой передач и зубчатой парой, скорость составляет 0,01-8 об / мин, а точность позиционирования составляет ± 0,2 °.
Ось X:Горелка перемещается в осевом направлении трубы
Максимальный ход составляет 12000 мм, японский серводвигатель Panasonic 750 Вт, приводная система приводится в действие прецизионной коробкой передач, зубчатой передачей и рейкой, точность позиционирования ± 0,2 °
Ось Z: подъем факела (ось не участвует в соединении)
Максимальный ход 335 мм, японский серводвигатель Panasonic 750 Вт, система привода приводится в действие прецизионной коробкой передач и шариковым винтом, точность позиционирования ± 0,2 °
Ось B: горелка перемещается вдоль осевого направления трубы
Поворот ± 60 °, японский серводвигатель Panasonic 400 Вт, система привода приводится в действие прецизионной коробкой передач, точность позиционирования ± 0,2 °
Ось A: горелка перемещается вдоль трубы в радиальном направлении.
Угол маятника ± 55 °, японский серводвигатель Panasonic 400 Вт, система привода приводится в действие прецизионной коробкой передач, точность позиционирования ± 0,2 °
Технические параметры
Размер обработки
Диаметр круглой трубы
60-630мм
Длина резки
Эффективная длина резки 12000 мм
В основном используется для термической резки пересекающихся линий и концов различных трубопроводных систем.
Применимый материал заготовки: низкоуглеродистая сталь (медно-никелевая трубка, трубка из нержавеющей стали должны использовать плазменную резку)
Форма резки
Режим резки
Пламя/плазма
Толщина плазменной резки
Прокалывание: 1-25 мм
Скошенная резка: 5-16 мм
(Это зависит от источника питания плазмы)
Толщина резки пламенем
Вертикальная резка 6~60 мм
Скошенная резка 6-40 мм
Угол скоса плазмы
Плазменная резка ±45°
Угол скоса пламени
Резка отверстий пламени ± 55 °
Резка конца пламени ± 60 °
Точность машины
Требуемая эллиптичность заготовки
≤1%
Скорость резки
10~2000мм/мин
Скорость движения
10~6000 мм/мин
Точность длины резки
±1,5 мм
Стандарт выполнения точности резки
ИСО9013-2002, ИСО8206-1991 и ДЖБ/Т10045.4-1999ДЖБ
Тип патрона
Ручная трехкулачковая навеска с самоцентрированием
Устройство ручного зажима патрона
1 комплект
скобка
Количество
2 группы
Масса
Максимальный вес загрузки
5000 кг
Цвет
Цвет машины
Цвет нашей компании или по индивидуальному заказу
Применение
5-осевой станок для резки труб
(1) На трубе можно вырезать любую графику, скошенные и пересекающиеся узлы.
(2) Идеальный процесс резки обеспечивает перекрытие основной трубы и ответвления.
(3) Сферическое движение, оборудование широко используется в металлоконструкциях, судостроении, морской технике и других отраслях промышленности.
Резка образцов
может резать различные трубы из углеродистой стали, нержавеющей стали и другие трубы
Упаковка и доставка
Деревянный ящик/20GP
