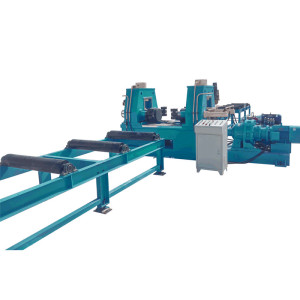

Сварочно-правильный станок с ЧПУ для сборки двутавровых балок

Сварочно-правильный станок с ЧПУ для сборки двутавровых балок

Сварочно-правильный станок с ЧПУ для сборки двутавровых балок
Сварочно-правильный станок с ЧПУ для сборки двутавровых балокСварочно-правильный станок с ЧПУ для сборки двутавровых балок
Каталог продуктовЛиния сварки двутавровых балок
English detailsH-beam CNC Assembly Welding Straightening Machine
МаркаYOMI CNC Cutting&Welding Machinery
Характеристики продуктовPHJ0818
Высота заготовки200-2000мм
Толщина полотна6-40мм
Ширина фланца200-800 мм
Толщина фланца8-60мм
Контролируемая деформация толщиныМакс 40 мм
Длина заготовки4000-15000мм
Скорость подачи заготовки6000мм/мин
Сварочный процессОдинарная дуга, одна проволока
Время обновления2024/11/15
Детальные инф.
Описание
Сварочно-рихтовочная машина для сборки двутавровой балки 3 в 1

1. Это специальная машина для сборки, сварки и правки двутавровых/двутавровых/тавровых балок.

2. Он объединяет процессы сборки машины, портальной сварки и машины для правки в одну машину.

3. Это значительно повышает эффективность производства, снижает затраты на рабочую силу, экономит место для установки.

ВЕДИО
Технический параметр

Предмет

Технический параметр

Высота заготовки

200-2000мм

Толщина полотна

6- 4 0 мм

Ширина фланца

200-800мм

Толщина фланца

8 - 60 мм

Контролируемая деформация толщины

Макс 40 мм

Длина заготовки

4000-15000мм

Скорость подачи заготовки

6000 мм/мин

Скорость сварки

150-1500мм/мин

Сварочный процесс

Одинарная дуга, одинарная проволока, Двойная дуга, двойная проволока, Одинарная дуга, двойная проволока .

ОСОБЕННОСТИ

1. Детали сборки

2. Гидравлический узел

3. Сварочные детали

4. Двусторонняя сварка

5.Фланцевая часть для выпрямления

6. Параметрический интерфейс

Преимущества по сравнению с традиционной линией по производству балок
  • Экономия труда : для традиционной линии по производству балок требуется 5 рабочих, для нашей линии по производству балок 3 в 1 требуется всего 2 рабочих: сборка, сварка и правка одновременно.
  • Экономия занимаемой площади: общая длина традиционной линии по производству балок составляет около 90 м, в то время как линия по производству балок 3 в 1 составляет около 30 м, что экономит две трети площади пола. - Он может сваривать два шва один раз, в то время как традиционный может сваривать только один шов один раз.
  • Высокая эффективность : традиционная линия по производству балок должна переворачиваться четыре раза, линия по производству балок 3 в 1 должна переворачиваться только один раз, а деформация невелика. Экономия 2/3 рабочего пространства.
Применение
Машина для сварки двутавровых балок с выпрямлением сварочной сборки
Линия сварки двутавровых балок для прямой сборки, сварки и правки двутавровых балок, она сочетает в себе сборочную машину, портальную сварочную машину и машину для правки фланцев, разработанную на одной машине, что значительно повышает эффективность, снижает затраты и сокращает трудозатраты.
Поддержка различных типов сварки:
- однодуговая сварка одной проволокой
